C7LS15 series

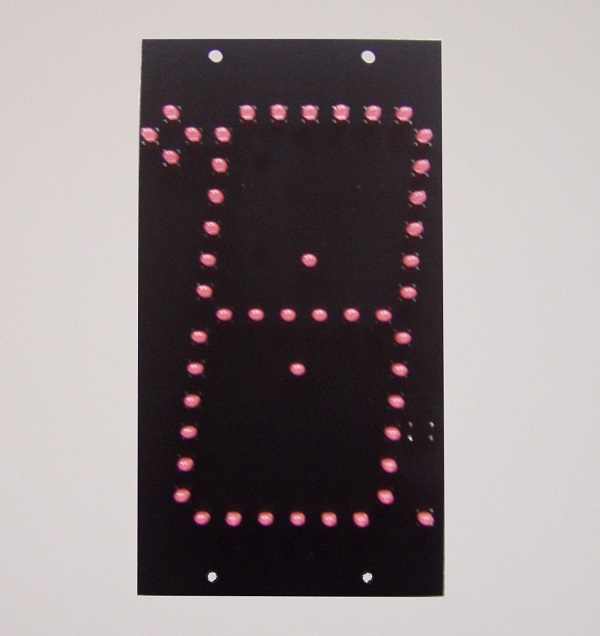

C7LS15
LED moduly C7LS15 sú určené pre zostavenie zobrazovačov riadených riadiacou jednotkou CW7L. Výška znaku je 15 cm. Znaky s výškou 15 cm sú čitateľné do vzdialenosti cca. 60 m. Moduly obsahujú 6 LED na jeden segment.
Moduly série C7LS15 sú vyrábané v štandardnom 7-segmentovom prevedení alebo s pridaním desatinnej bodky, dvojbodky a stupňa, alebo ako samostatný znamienkový modul.
Pre mechanické upevnenie disponuje modul 4 otvormi pre skrutky priemeru 4 mm.
Pre pripojenie modulov C7LS15 k CW7L sa používa kabeláž K7.

Moduly C7LS15 sú dostupné v nasledujúcich verziách:

Modul Farba Svietivosť LED [mcd] / uhol Zobrazenie (2) Špičkový odber (1) Poznámka
C7LS15E10R červená 1800 / 110-50 7-seg + : . o 2.7A
C7LS15E10R-D červená 1800 / 110-50 7-seg 2.3A
C7LS15E10R-S červená 1800 / 110-50 + - 0.4A
C7LS15E10R-C červená 1800 / 110-50 + - 0.4A (3)
C7LS15IR červená 400 / 60 7-seg + : . o 2.7A
C7LS15IR-D červená 400 / 60 7-seg 2.3A
C7LS15IR-S červená 400 / 60 + - 0.4A
C7LS15IR-C červená 400 / 60 + - 0.4A (3)
C7LS15E70G zelená 3800 / 70 7-seg + : . o 1.9A
C7LS15E70G-D zelená 3800 / 70 7-seg 1.6A
C7LS15E70G-S zelená 3800 / 70 + - 0.3A
C7LS15E70G-C zelená 2500 / 70 + - 0.3A (3)
C7LS15E70W biela 2500 / 70 7-seg + : . o 3.0A
C7LS15E70W-D biela 2500 / 70 7-seg 2.6A
C7LS15E70W-S biela 2500 / 70 + - 0.4A
C7LS15E70W-C biela 2500 / 70 + - 0.4A (3)

(1) - riadiacu jednotku CW7L je potrebné napájať zdrojom, ktorého nominálny prúd je minimálne 1.3 násobkom uvedenej hodnoty
(2) - "7-seg + : . o" = 7 segmentov plus dvojbodka, bodka a stupeň
     - "7-seg" = len 7 segmentov
     - "+ -" = znamienkový segment, zobrazenie len + a -
(3) - pre použitie v hodinách (stredný segment s dvojbodkou a pomlčkou)
